Schede elettroniche SERIE 61

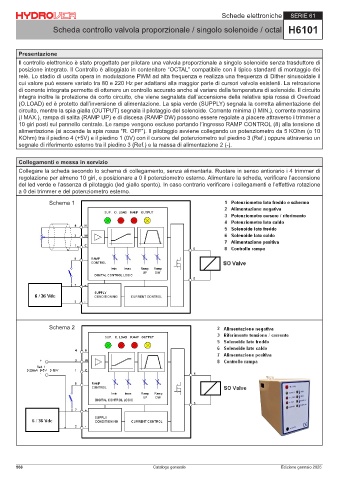

Scheda controllo valvola proporzionale / singolo solenoide / octal H6101

Presentazione
Il controllo elettronico è stato progettato per pilotare una valvola proporzionale a singolo solenoide senza trasduttore di
posizione integrato. Il Controllo è alloggiato in contenitore “OCTAL” compatibile con il tipico standard di montaggio dei
relè. Lo stadio di uscita opera in modulazione PWM ad alta frequenza e realizza una frequenza di Dither sinusoidale il
cui valore può essere variato tra 80 e 220 Hz per adattarsi alla maggior parte di cursori valvola esistenti. La retroazione
di corrente integrata permette di ottenere un controllo accurato anche al variare della temperatura di solenoide. Il circuito
integra inoltre la protezione da corto circuito, che viene segnalata dall’accensione della relativa spia rossa di Overload
(O.LOAD) ed è protetto dall’inversione di alimentazione. La spia verde (SUPPLY) segnala la corretta alimentazione del
circuito, mentre la spia gialla (OUTPUT) segnala il pilotaggio del solenoide. Corrente minima (I MIN.), corrente massima
(I MAX.), rampa di salita (RAMP UP) e di discesa (RAMP DW) possono essere regolate a piacere attraverso i trimmer a
10 giri posti sul pannello centrale. Le rampe vengono escluse portando l’ingresso RAMP CONTROL (8) alla tensione di
alimentazione (si accende la spia rossa “R. OFF”). Il pilotaggio avviene collegando un potenziometro da 5 KOhm (o 10
KOhm) tra il piedino 4 (+5V) e il piedino 1 (0V) con il cursore del potenziometro sul piedino 3 (Ref.) oppure attraverso un
segnale di riferimento esterno tra il piedino 3 (Ref.) e la massa di alimentazione 2 (-).

Collegamenti e messa in servizio
Collegare la scheda secondo lo schema di collegamento, senza alimentarla. Ruotare in senso antiorario i 4 trimmer di
regolazione per almeno 10 giri, e posizionare a 0 il potenziometro esterno. Alimentare la scheda, verificare l’accensione
del led verde e l’assenza di pilotaggio (led giallo spento). In caso contrario verificare i collegamenti e l’effettiva rotazione
a 0 dei trimmer e del potenziometro esterno.

Schema 1

Schema 2
