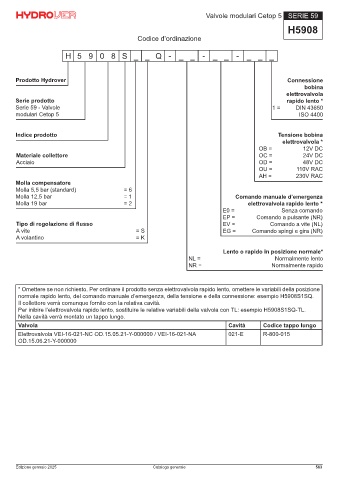

Page 563 - Catalogo-oleodinamica-Hydrover

Valvole modulari Cetop 5 SERIE 59

H5908
Codice d’ordinazione

H 5 9 0 8 S _ _ Q - _ _ - _ _ - _ _ _

Prodotto Hydrover Connessione
bobina
elettrovalvola
Serie prodotto rapido lento *
Serie 59 - Valvole 1 = DIN 43650
modulari Cetop 5 ISO 4400

Indice prodotto Tensione bobina
elettrovalvola *
OB = 12V DC
Materiale collettore OC = 24V DC
Acciaio OD = 48V DC
OU = 110V RAC
AH = 230V RAC
Molla compensatore
Molla 5,5 bar (standard) = 6
Molla 12,5 bar = 1 Comando manuale d’emergenza
Molla 19 bar = 2 elettrovalvola rapido lento *
E0 = Senza comando
EP = Comando a pulsante (NR)
Tipo di regolazione di flusso EV = Comando a vite (NL)
A vite = S EG = Comando spingi e gira (NR)
A volantino = K

Lento o rapido in posizione normale*
NL = Normalmente lento
NR = Normalmente rapido

* Omettere se non richiesto. Per ordinare il prodotto senza elettrovalvola rapido lento, omettere le variabili della posizione
normale rapido lento, del comando manuale d’emergenza, della tensione e della connessione: esempio H5908S1SQ.
Il collettore verrà comunque fornito con la relativa cavità.
Per inibire l’elettrovalvola rapido lento, sostituire le relative variabili della valvola con TL: esempio H5908S1SQ-TL.
Nella cavità verrà montato un tappo lungo.
Valvola Cavità Codice tappo lungo
Elettrovalvola VEI-16-021-NC OD.15.05.21-Y-000000 / VEI-16-021-NA 021-E R-800-015
OD.15.06.21-Y-000000

Edizione gennaio 2025 Catalogo generale 563
