Page 558 - Catalogo-oleodinamica-Hydrover

Valvole modulari Cetop 5 SERIE 59

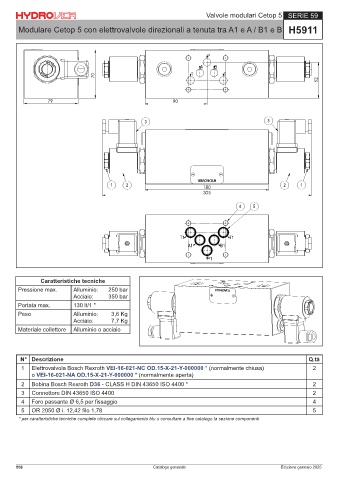

Modulare Cetop 5 con elettrovalvole direzionali a tenuta tra A1 e A / B1 e B H5911

P
A B
70 T T
52

79 90

3 3

1 2 180 2 1
305
4 5

T1 T1
A1 B1

P1

Caratteristiche tecniche
Pressione max. Alluminio: 250 bar
Acciaio: 350 bar
Portata max. 130 lt/1 *
Peso Alluminio: 3,6 Kg
Acciaio: 7,7 Kg
Materiale collettore Alluminio o acciaio

N° Descrizione Q.tà
1 Elettrovalvola Bosch Rexroth VEI-16-021-NC OD.15-X-21-Y-000000 * (normalmente chiusa) 2
o VEI-16-021-NA OD.15-X-21-Y-000000 * (normalmente aperta)
2 Bobina Bosch Rexroth D36 - CLASS H DIN 43650 ISO 4400 * 2
3 Connettore DIN 43650 ISO 4400 2
4 Foro passante Ø 6,5 per fissaggio 4
5 OR 2050 Ø i. 12,42 filo 1,78 5
* per caratteristiche tecniche complete cliccare sul collegamento blu o consultare a fine catalogo la sezione componenti

558 Catalogo generale Edizione gennaio 2025
