P. 556

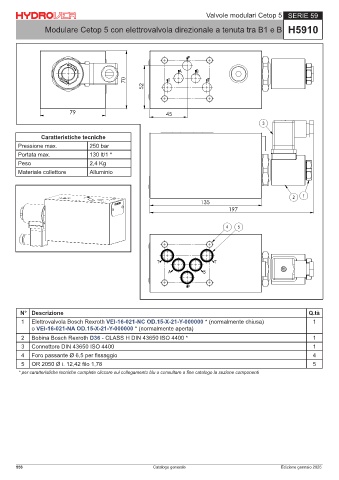

Valvole modulari Cetop 5     SERIE 59

                 Modulare Cetop 5 con elettrovalvola direzionale a tenuta tra B1 e B                  H5910





                                                                   P

                                                                A     B
                                             70             T             T
                                                   52




                          79                               45
                                                                                             3

               Caratteristiche tecniche
       Pressione max.            250 bar
       Portata max.              130 lt/1 *
       Peso                      2,4 Kg
       Materiale collettore      Alluminio



                                                                                                        2  1
                                                                       135
                                                                                 197


                                                                                4    5






                                                        T                   T
                                                            A           B

                                                                   P




         N° Descrizione                                                                                      Q.tà
        1   Elettrovalvola Bosch Rexroth VEI-16-021-NC OD.15-X-21-Y-000000 * (normalmente chiusa)              1
            o VEI-16-021-NA OD.15-X-21-Y-000000 * (normalmente aperta)
        2   Bobina Bosch Rexroth D36 - CLASS H DIN 43650 ISO 4400 *                                            1
        3   Connettore DIN 43650 ISO 4400                                                                      1
        4   Foro passante Ø 6,5 per fissaggio                                                                  4
        5   OR 2050 Ø i. 12,42 filo 1,78                                                                       5
        * per caratteristiche tecniche complete cliccare sul collegamento blu o consultare a fine catalogo la sezione componenti



















       556                                             Catalogo generale                            Edizione gennaio 2025
