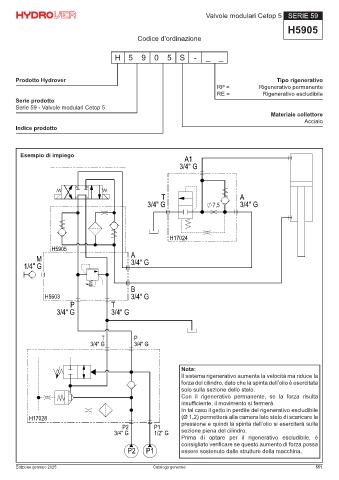

Valvole modulari Cetop 5 SERIE 59

H5905
Codice d’ordinazione

H 5 9 0 5 S - _ _

Prodotto Hydrover Tipo rigenerativo
RP = Rigenerativo permanente
RE = Rigenerativo escludibile
Serie prodotto
Serie 59 - Valvole modulari Cetop 5
Materiale collettore
Acciaio
Indice prodotto

Esempio di impiego A1
3/4" G

A B
P T T A
3/4" G 7,5 3/4" G

H17024

H5905
M A
3/4" G
1/4" G

B
H5603 3/4" G
P T
3/4" G 3/4" G

T P
3/4" G 3/4" G

Nota:
Il sistema rigenerativo aumenta la velocità ma riduce la
forza del cilindro, dato che la spinta dell’olio è esercitata
solo sulla sezione dello stelo.
Con il rigenerativo permanente, se la forza risulta
insufficiente, il movimento si fermerà.
In tal caso il getto in perdite del rigenerativo escludibile
H17028 (Ø 1,2) permetterà alla camera lato stelo di scaricare la
P2 P1 pressione e quindi la spinta dell’olio si eserciterà sulla
3/4" G 1/2" G sezione piena del cilindro.
Prima di optare per il rigenerativo escludibile, è
consigliato verificare se questo aumento di forza possa
P2 P1 essere sostenuto dalle strutture della macchina.

Edizione gennaio 2025 Catalogo generale 551
