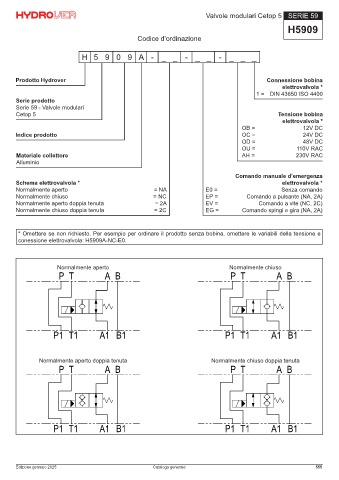

Page 555 - Catalogo-oleodinamica-Hydrover

Valvole modulari Cetop 5 SERIE 59

H5909
Codice d’ordinazione

H 5 9 0 9 A - _ _ - _ _ - _ _ _

Prodotto Hydrover Connessione bobina
elettrovalvola *
1 = DIN 43650 ISO 4400
Serie prodotto
Serie 59 - Valvole modulari
Cetop 5 Tensione bobina
elettrovalvola *
OB = 12V DC
Indice prodotto OC = 24V DC
OD = 48V DC
OU = 110V RAC
Materiale collettore AH = 230V RAC
Alluminio

Comando manuale d’emergenza
Schema elettrovalvola * elettrovalvola *
Normalmente aperto = NA E0 = Senza comando
Normalmente chiuso = NC EP = Comando a pulsante (NA, 2A)
Normalmente aperto doppia tenuta = 2A EV = Comando a vite (NC, 2C)
Normalmente chiuso doppia tenuta = 2C EG = Comando spingi e gira (NA, 2A)

* Omettere se non richiesto. Per esempio per ordinare il prodotto senza bobina, omettere le variabili della tensione e
conessione elettrovalvola: H5909A-NC-E0.

Normalmente aperto Normalmente chiuso
P T A B P T A B

P1 T1 A1 B1 P1 T1 A1 B1

Normalmente aperto doppia tenuta Normalmente chiuso doppia tenuta
P T A B P T A B

P1 T1 A1 B1 P1 T1 A1 B1

Edizione gennaio 2025 Catalogo generale 555
