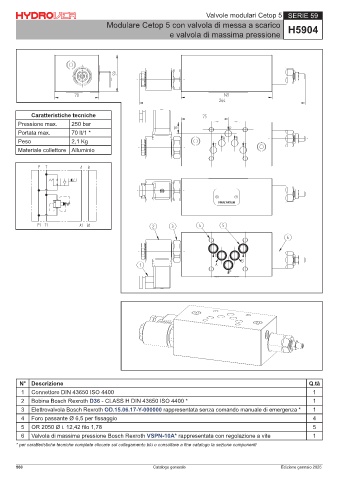

Page 560 - Catalogo-oleodinamica-Hydrover

Valvole modulari Cetop 5 SERIE 59
Modulare Cetop 5 con valvola di messa a scarico H5904
e valvola di massima pressione

Caratteristiche tecniche
Pressione max. 250 bar
3
Portata max. 70 lt/1 *
Peso 2,1 Kg 7 $ % 7
Materiale collettore Alluminio

3 7 $ %

3 7 $ %

7 7
%
$
3

N° Descrizione Q.tà
1 Connettore DIN 43650 ISO 4400 1
2 Bobina Bosch Rexroth D36 - CLASS H DIN 43650 ISO 4400 * 1
3 Elettrovalvola Bosch Rexroth OD.15.06.17-Y-000000 rappresentata senza comando manuale di emergenza * 1
4 Foro passante Ø 6,5 per fissaggio 4
5 OR 2050 Ø i. 12,42 filo 1,78 5
6 Valvola di massima pressione Bosch Rexroth VSPN-10A* rappresentata con regolazione a vite 1
* per caratteristiche tecniche complete cliccare sul collegamento blu o consultare a fine catalogo la sezione componenti

560 Catalogo generale Edizione gennaio 2025
