Page 562 - Catalogo-oleodinamica-Hydrover

Valvole modulari Cetop 5 SERIE 59

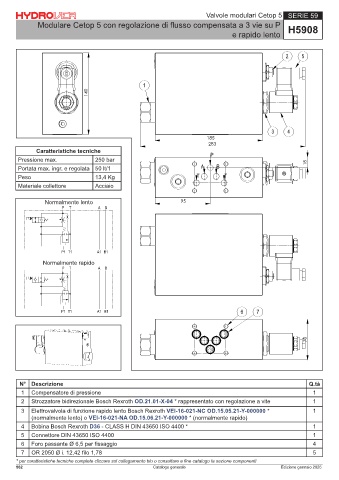

Modulare Cetop 5 con regolazione di flusso compensata a 3 vie su P H5908
e rapido lento

2 5

1
140

3 4
185
283
Caratteristiche tecniche P
Pressione max. 250 bar 18
Portata max. ingr. e regolata 50 lt/1 A B
Peso 13,4 Kg T T
Materiale collettore Acciaio

Normalmente lento 95
P T A B

P1 T1 A1 B1

Normalmente rapido
P T A B

P1 T1 A1 B1 6 7

70

N° Descrizione Q.tà
1 Compensatore di pressione 1
2 Strozzatore bidirezionale Bosch Rexroth OD.21.01-X-04 * rappresentato con regolazione a vite 1
3 Elettrovalvola di funzione rapido lento Bosch Rexroth VEI-16-021-NC OD.15.05.21-Y-000000 * 1
(normalmente lento) o VEI-16-021-NA OD.15.06.21-Y-000000 * (normalmente rapido)
4 Bobina Bosch Rexroth D36 - CLASS H DIN 43650 ISO 4400 * 1
5 Connettore DIN 43650 ISO 4400 1
6 Foro passante Ø 6,5 per fissaggio 4
7 OR 2050 Ø i. 12,42 filo 1,78 5
* per caratteristiche tecniche complete cliccare sul collegamento blu o consultare a fine catalogo la sezione componenti
562 Catalogo generale Edizione gennaio 2025
