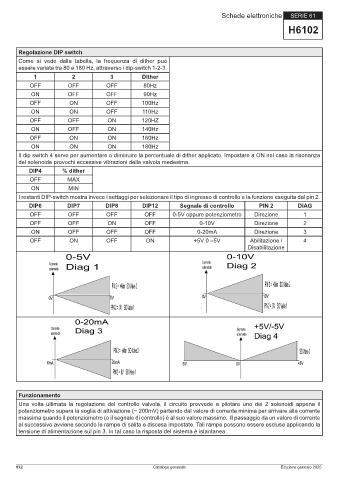

Schede elettroniche SERIE 61

H6102

Regolazione DIP switch
Come si vede dalla tabella, la frequenza di dither può
essere variata tra 80 e 180 Hz, attraverso i dip-switch 1-2-3.
1 2 3 Dither
OFF OFF OFF 80Hz
ON OFF OFF 90Hz
OFF ON OFF 100Hz
ON ON OFF 110Hz
OFF OFF ON 120HZ
ON OFF ON 140Hz
OFF ON ON 160Hz
ON ON ON 180Hz
Il dip switch 4 serve per aumentare o diminuire la percentuale di dither applicato. Impostare a ON nel caso la risonanza
del solenoide provochi eccessive vibrazioni della valvola medesima.
DIP4 % dither
OFF MAX
ON MIN
I restanti DIP-switch mostra invece i settaggi per selezionare il tipo di ingresso di controllo e la funzione eseguita dal pin 2.
DIP6 DIP7 DIP8 DIP12 Segnale di controllo PIN 2 DIAG
OFF OFF OFF OFF 0-5V oppure potenziometro Direzione 1
OFF OFF ON OFF 0-10V Direzione 2
ON OFF OFF OFF 0-20mA Direzione 3
OFF ON OFF ON +5V 0 –5V Abilitazione / 4
Disabilitazione

Funzionamento
Una volta ultimata la regolazione del controllo valvola, il circuito provvede a pilotare uno dei 2 solenoidi appena il
potenziometro supera la soglia di attivazione (~ 200mV) partendo dal valore di corrente minima per arrivare alla corrente
massima quando il potenziometro (o il segnale di controllo) è al suo valore massimo. Il passaggio da un valore di corrente
al successivo avviene secondo le rampe di salita e discesa impostate. Tali rampe possono essere escluse applicando la
tensione di alimentazione sul pin 3. In tal caso la risposta del sistema è istantanea.
