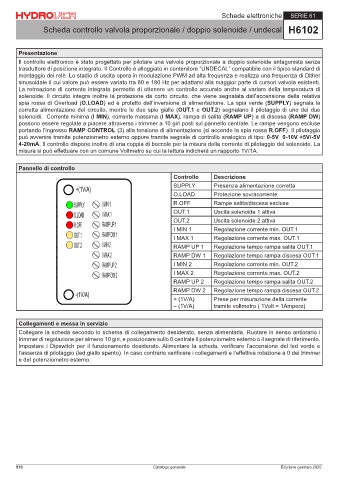

Schede elettroniche SERIE 61

Scheda controllo valvola proporzionale / doppio solenoide / undecal H6102

Presentazione
Il controllo elettronico è stato progettato per pilotare una valvola proporzionale a doppio solenoide antagonista senza
trasduttore di posizione integrato. Il Controllo è alloggiato in contenitore “UNDECAL” compatibile con il tipico standard di
montaggio dei relè. Lo stadio di uscita opera in modulazione PWM ad alta frequenza e realizza una frequenza di Dither
sinusoidale il cui valore può essere variato tra 80 e 180 Hz per adattarsi alla maggior parte di cursori valvola esistenti.
La retroazione di corrente integrata permette di ottenere un controllo accurato anche al variare della temperatura di
solenoide. Il circuito integra inoltre la protezione da corto circuito, che viene segnalata dall’accensione della relativa
spia rossa di Overload (O.LOAD) ed è protetto dall’inversione di alimentazione. La spia verde (SUPPLY) segnala la
corretta alimentazione del circuito, mentre le due spie gialle (OUT.1 e OUT.2) segnalano il pilotaggio di uno dei due
solenoidi. Corrente minima (I MIN), corrente massima (I MAX), rampa di salita (RAMP UP) e di discesa (RAMP DW)
possono essere regolate a piacere attraverso i trimmer a 10 giri posti sul pannello centrale. Le rampe vengono escluse
portando l’ingresso RAMP CONTROL (3) alla tensione di alimentazione (si accende la spia rossa R.OFF). Il pilotaggio
può avvenire tramite potenziometro esterno oppure tramite segnale di controllo analogico di tipo: 0-5V 0-10V +5V/-5V
4-20mA. Il controllo dispone inoltre di una coppia di boccole per la misura della corrente di pilotaggio del solenoide. La
misura si può effettuare con un comune Voltmetro su cui la lettura indicherà un rapporto 1V/1A.

Pannello di controllo
Controllo Descrizione
SUPPLY Presenza alimentazione corretta
O.LOAD Protezione sovracorrente
R.OFF Rampe salita/discesa escluse
OUT.1 Uscita solenoide 1 attiva
OUT.2 Uscita solenoide 2 attiva
I MIN 1 Regolazione corrente min. OUT.1
I MAX 1 Regolazione corrente max. OUT.1
RAMP UP 1 Regolazione tempo rampa salita OUT.1
RAMP DW 1 Regolazione tempo rampa discesa OUT.1
I MIN 2 Regolazione corrente min. OUT.2
I MAX 2 Regolazione corrente max. OUT.2
RAMP UP 2 Regolazione tempo rampa salita OUT.2
RAMP DW 2 Regolazione tempo rampa discesa OUT.2
+ (1V/A) Prese per misurazione della corrente
– (1V/A) tramite voltmetro ( 1Volt = 1Ampere)

Collegamenti e messa in servizio
Collegare la scheda secondo lo schema di collegamento desiderato, senza alimentarla. Ruotare in senso antiorario i
trimmer di regolazione per almeno 10 giri, e posizionare sullo 0 centrale il potenziometro esterno o il segnale di riferimento.
Impostare i Dipswitch per il funzionamento desiderato. Alimentare la scheda, verificare l’accensione del led verde e
l’assenza di pilotaggio (led giallo spento). In caso contrario verificare i collegamenti e l’effettiva rotazione a 0 dei trimmer
e del potenziometro esterno.
