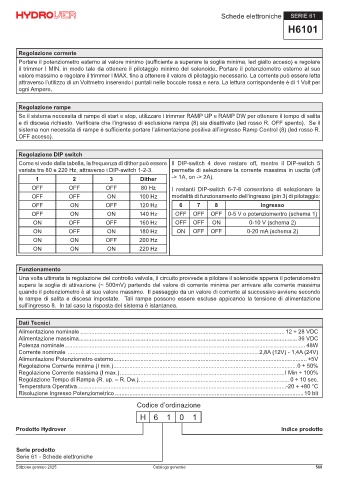

Schede elettroniche SERIE 61

H6101

Regolazione corrente
Portare il potenziometro esterno al valore minimo (sufficiente a superare la soglia minima, led giallo acceso) e regolare
il trimmer I MIN. in modo tale da ottenere il pilotaggio minimo del solenoide. Portare il potenziometro esterno al suo
valore massimo e regolare il trimmer I MAX. fino a ottenere il valore di pilotaggio necessario. La corrente può essere letta
attraverso l’utilizzo di un Voltmetro inserendo i puntali nelle boccole rossa e nera. La lettura corrispondente è di 1 Volt per
ogni Ampere.

Regolazione rampe
Se il sistema necessita di rampe di start e stop, utilizzare i trimmer RAMP UP e RAMP DW per ottenere il tempo di salita
e di discesa richiesto. Verificare che l’ingresso di esclusione rampa (8) sia disattivato (led rosso R. OFF spento). Se il
sistema non necessita di rampe è sufficiente portare l’alimentazione positiva all’ingresso Ramp Control (8) (led rosso R.
OFF acceso).

Regolazione DIP switch
Come si vede dalla tabella, la frequenza di dither può essere Il DIP-switch 4 deve restare off, mentre il DIP-switch 5
variata tra 80 e 220 Hz, attraverso i DIP-switch 1-2-3. permette di selezionare la corrente massima in uscita (off
1 2 3 Dither -> 1A, on -> 2A).
OFF OFF OFF 80 Hz I restanti DIP-switch 6-7-8 consentono di selezionare la
OFF OFF ON 100 Hz modalità di funzionamento dell’ingresso (pin 3) di pilotaggio:
OFF ON OFF 120 Hz 6 7 8 Ingresso
OFF ON ON 140 Hz OFF OFF OFF 0-5 V o potenziomentro (schema 1)
ON OFF OFF 160 Hz OFF OFF ON 0-10 V (schema 2)
ON OFF ON 180 Hz ON OFF OFF 0-20 mA (schema 2)
ON ON OFF 200 Hz
ON ON ON 220 Hz

Funzionamento
Una volta ultimata la regolazione del controllo valvola, il circuito provvede a pilotare il solenoide appena il potenziometro
supera la soglia di attivazione (~ 500mV) partendo dal valore di corrente minima per arrivare alla corrente massima
quando il potenziometro è al suo valore massimo. Il passaggio da un valore di corrente al successivo avviene secondo
le rampe di salita e discesa impostate. Tali rampe possono essere escluse appicando la tensione di alimentazione
sull’ingresso 8. In tal caso la risposta del sistema è istantanea.

Dati Tecnici
Alimentazione nominale ................................................................................................................................. 12 ÷ 28 VDC
Alimentazione massima.......................................................................................................................................... 36 VDC
Potenza nominale ........................................................................................................................................................ 48W
Corrente nominale .........................................................................................................................2,8A (12V) - 1,4A (24V)
Alimentazione Potenziometro esterno .......................................................................................................................... +5V
Regolazione Corrente minima (I min.) ....................................................................................................................0 ÷ 50%
Regolazione Corrente massima (I max.) ........................................................................................................I Min ÷ 100%
Regolazione Tempo di Rampa (R. up. – R. Dw.) ............................................................................................... 0 ÷ 10 sec.
Temperatura Operativa ....................................................................................................................................-20 ÷ +80 °C
Risoluzione Ingresso Potenziometrico .......................................................................................................................10 bit

Codice d’ordinazione
H 6 1 0 1

Prodotto Hydrover Indice prodotto

Serie prodotto
Serie 61 - Schede elettroniche
