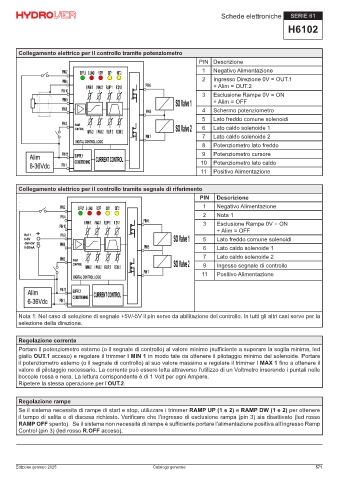

Schede elettroniche SERIE 61

H6102

Collegamento elettrico per il controllo tramite potenziometro
PIN Descrizione
1 Negativo Alimentazione
2 Ingresso Direzione 0V = OUT.1
+ Alim = OUT.2
3 Esclusione Rampe 0V = ON
+ Alim = OFF
4 Schermo potenziometro
5 Lato freddo comune solenoidi
6 Lato caldo solenoide 1
7 Lato caldo solenoide 2
8 Potenziometro lato freddo
9 Potenziometro cursore
10 Potenziometro lato caldo
11 Positivo Alimentazione

Collegamento elettrico per il controllo tramite segnale di riferimento
PIN Descrizione
1 Negativo Alimentazione
2 Nota 1
3 Esclusione Rampe 0V = ON
+ Alim = OFF
5 Lato freddo comune solenoidi
6 Lato caldo solenoide 1
7 Lato caldo solenoide 2
9 Ingesso segnale di controllo
11 Positivo Alimentazione

Nota 1: Nel caso di selezione di segnale +5V/-5V il pin serve da abilitazione del controllo. In tutti gli altri casi serve per la
selezione della direzione.

Regolazione corrente
Portare il potenziometro esterno (o il segnale di controllo) al valore minimo (sufficiente a superare la soglia minima, led
giallo OUT.1 acceso) e regolare il trimmer I MIN 1 in modo tale da ottenere il pilotaggio minimo del solenoide. Portare
il potenziometro esterno (o il segnale di controllo) al suo valore massimo e regolare il trimmer I MAX 1 fino a ottenere il
valore di pilotaggio necessario. La corrente può essere letta attraverso l’utilizzo di un Voltmetro inserendo i puntali nelle
boccole rossa e nera. La lettura corrispondente è di 1 Volt per ogni Ampere.
Ripetere la stessa operazione per l’OUT.2.

Regolazione rampe
Se il sistema necessita di rampe di start e stop, utilizzare i trimmer RAMP UP (1 e 2) e RAMP DW (1 e 2) per ottenere
il tempo di salita e di discesa richiesto. Verificare che l’ingresso di esclusione rampa (pin 3) sia disattivato (led rosso
RAMP OFF spento). Se il sistema non necessita di rampe è sufficiente portare l’alimentazione positiva all’ingresso Ramp
Control (pin 3) (led rosso R.OFF acceso).

Edizione gennaio 2025 Catalogo generale 571
