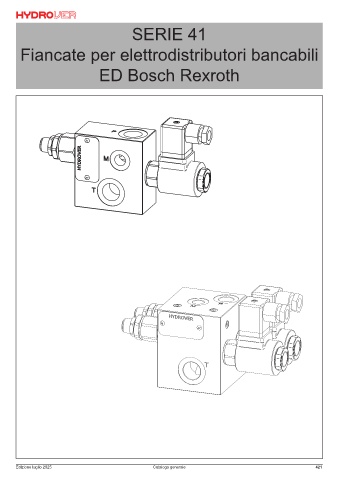

Fiancate per elettrodistributori bancabili ED Bosch Rexroth SERIE 41

H4122
Codice d’ordinazione

H 4 1 2 2 A - _ _ - _ _ - _ _ _

Prodotto Hydrover Connessione bobine
elettrovalvole *
1 =DIN 43650 ISO 4400
Serie prodotto
Serie 41 - Fiancate per
elettrodistributori bancabili ED Tensione bobine
Bosch Rexroth elettrovalvole *
OB = 12V DC
OC = 24V DC
Indice prodotto OD = 48V DC
OU = 110V RAC
AH = 230V RAC
Materiale collettore
Alluminio
Comando manuale d’emergenza
elettrovalvola di messa a scarico *
Tipo di regolazione E0 = Senza comando
valvola di massima pressione * EP = Comando a pulsante
A vite = S EG = Comando spingi e gira

Campo di regolazione
valvola di massima pressione *
10-60 bar = 0
40-110 bar = 1
110-220 bar = 2
220-260 bar = 3

* Omettere se non richiesto. Per esempio per ordinare il prodotto senza valvola di massima pressione, omettere le
variabili del tipo di regolazione e del campo di regolazione: H4122A-E0-OB1.
Il collettore verrà comunque fornito con la relativa cavità.
Per inibire una funzione, sostituire le relative variabili della valvola con TL: esempio H4122A-TL-E0-OB1.
Nella cavità verrà montato un tappo lungo.
Valvola Cavità Codice tappo lungo
Elettrovalvola VEI-16-10A-NA OD.15.06.36-Y-000000 CA-10A-2N 0489A2008500000
Valvola di massima pressione VMD1.070 CA-10A-2N 0489A2008500000

N° Descrizione Q.tà
1 Bobina Bosch Rexroth R7 - CLASS H DIN 43650 ISO 4400 - Solo in 12V DC * 1
2 Elettrovalvola proporzionale Bosch Rexroth VEPN-12A OD.95.06.89.72.00.00 * 1
3 Connettore DIN 43650 ISO 4400 2
4 Bobina Bosch Rexroth D36 - CLASS H DIN 43650 ISO 4400 * 1
5 Elettrovalvola di messa a scarico Bosch Rexroth VEI-16-10A-NA OD.15.06.36-Y-000000 * 1
6 Valvola di massima pressione Bosch Rexroth VMD1.070 * 1
7 Compensatore 1
8 M8x17 per tirante 3
9 Foro Ø 9 con OR 2043 Ø i. 10,82 filo 1,78 (P-T) 2
10 M8x15 per fissaggio 2
* per caratteristiche tecniche complete cliccare sul collegamento blu o consultare a fine catalogo la sezione componenti
