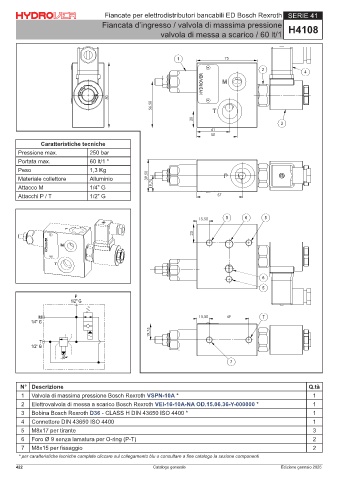

P. 422

Fiancate per elettrodistributori bancabili ED Bosch Rexroth     SERIE 41
                                     Fiancata d’ingresso / valvola di massima pressione               H4108
                                                         valvola di messa a scarico / 60 lt/1




                                                               1                 75
                                                                                             2              4





                                        80
                                                       56,50

                                                                      20
                                                                                                    3
                                                                            41
                                                                            50
               Caratteristiche tecniche
       Pressione max.            250 bar
       Portata max.              60 lt/1 *
       Peso                      1,3 Kg
       Materiale collettore      Alluminio            39,50
       Attacco M                 1/4” G                19,75
       Attacchi P / T            1/2” G                                       57



                                                                       15,50    5      6      5

                                                                      23








                                                                                             6
                                                                                             5
                           P
                          1/2" G


               M                                                       15,50     49          7
            1/4" G
                                                       19,75
               T
            1/2" G


                                                                                  7



         N° Descrizione                                                                                      Q.tà
        1   Valvola di massima pressione Bosch Rexroth VSPN-10A *                                              1
        2   Elettrovalvola di messa a scarico Bosch Rexroth VEI-16-10A-NA OD.15.06.36-Y-000000 *               1
        3   Bobina Bosch Rexroth D36 - CLASS H DIN 43650 ISO 4400 *                                            1
        4   Connettore DIN 43650 ISO 4400                                                                      1
        5   M8x17 per tirante                                                                                  3
        6   Foro Ø 9 senza lamatura per O-ring (P-T)                                                           2
        7   M8x15 per fissaggio                                                                                2
        * per caratteristiche tecniche complete cliccare sul collegamento blu o consultare a fine catalogo la sezione componenti

       422                                             Catalogo generale                            Edizione gennaio 2025
