Page 418 - Catalogo-oleodinamica-Hydrover
P. 418

H4101

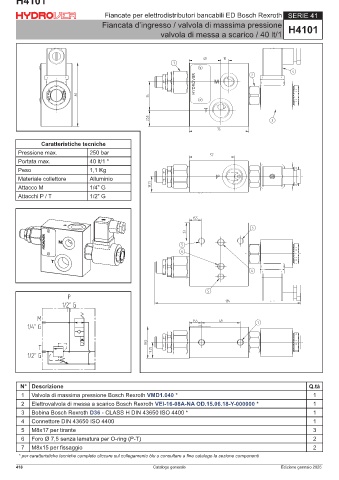

                                      Fiancate per elettrodistributori bancabili ED Bosch Rexroth     SERIE 41
                                     Fiancata d’ingresso / valvola di massima pressione               H4101
                                                         valvola di messa a scarico / 40 lt/1


















               Caratteristiche tecniche
       Pressione max.            250 bar
       Portata max.              40 lt/1 *
       Peso                      1,1 Kg
       Materiale collettore      Alluminio
       Attacco M                 1/4” G
       Attacchi P / T            1/2” G















                         3
                            *

              0
                *


               7
                *





         N° Descrizione                                                                                       Q.tà
        1   Valvola di massima pressione Bosch Rexroth VMD1.040 *                                              1
        2   Elettrovalvola di messa a scarico Bosch Rexroth VEI-16-08A-NA OD.15.06.18-Y-000000 *               1
        3   Bobina Bosch Rexroth D36 - CLASS H DIN 43650 ISO 4400 *                                            1
        4   Connettore DIN 43650 ISO 4400                                                                      1
        5   M8x17 per tirante                                                                                  3
        6   Foro Ø 7,5 senza lamatura per O-ring (P-T)                                                         2
        7   M8x15 per fissaggio                                                                                2
        * per caratteristiche tecniche complete cliccare sul collegamento blu o consultare a fine catalogo la sezione componenti

       418                                             Catalogo generale                            Edizione gennaio 2025
   413   414   415   416   417   418   419   420   421   422   423
