P. 416

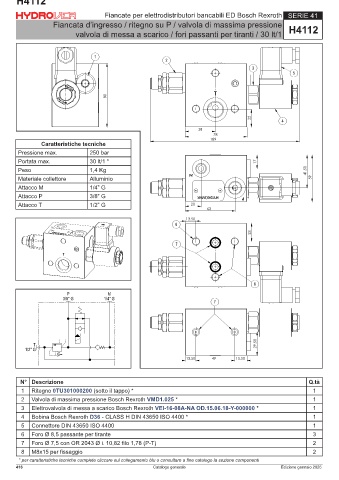

H4112
                                      Fiancate per elettrodistributori bancabili ED Bosch Rexroth     SERIE 41
                    Fiancata d’ingresso / ritegno su P / valvola di massima pressione
                            valvola di messa a scarico / fori passanti per tiranti / 30 lt/1          H4112




                                  1
                                                           2
                                                                                          3
                                                                                                        5



                                       80



                                                                                          22        4

                                                                       38
                                                                             78
                                                                           189
               Caratteristiche tecniche
       Pressione max.            250 bar
       Portata max.              30 lt/1 *                                                  17
       Peso                      1,4 Kg                                                                       41,50
       Materiale collettore      Alluminio                                                                     59
       Attacco M                 1/4” G
       Attacco P                 3/8” G
       Attacco T                 1/2” G                              20
                                                                          63
                                                                   13,50
                                                               6
                                                                                          23

                                                               7







                                                                                          6
                         P             M
                       3/8" G         1/4" G
                                                                            7







             T                                                                              29,50
          1/2" G
                                                                   13,50    49      15,50



         N° Descrizione                                                                                      Q.tà
        1   Ritegno 0TU301000200 (sotto il tappo) *                                                            1
        2   Valvola di massima pressione Bosch Rexroth VMD1.025 *                                              1
        3   Elettrovalvola di messa a scarico Bosch Rexroth VEI-16-08A-NA OD.15.06.18-Y-000000 *               1
        4   Bobina Bosch Rexroth D36 - CLASS H DIN 43650 ISO 4400 *                                            1
        5   Connettore DIN 43650 ISO 4400                                                                      1
        6   Foro Ø 8,5 passante per tirante                                                                    3
        7   Foro Ø 7,5 con OR 2043 Ø i. 10,82 filo 1,78 (P-T)                                                  2
        8   M8x15 per fissaggio                                                                                2
        * per caratteristiche tecniche complete cliccare sul collegamento blu o consultare a fine catalogo la sezione componenti
       416                                             Catalogo generale                            Edizione gennaio 2025
