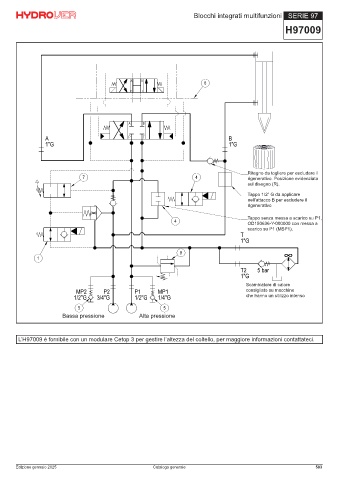

Blocchi integrati multifunzioni SERIE 97

H97009

A B
6
P T

A B

A P T B
1"G 1"G

Ritegno da togliere per escludere il
7 4 rigenerativo. Posizione evidenziata
sul disegno (R).
Tappo 1/2” G da applicare
nell’attacco B per escludere il
rigenerativo

Tappo senza messa a scarico su P1,
4 OD150636-Y-000000 con messa a
scarico su P1 (MSP1).
T
1"G

8 ∞
1
T2 5 bar
1"G
Scambiatore di calore
MP2 P2 P1 MP1 consigliato su macchine
1/2"G 3/4"G 1/2"G 1/4"G che hanno un utilizzo intenso

5 5
Bassa pressione Alta pressione

L’H97009 è fornibile con un modulare Cetop 3 per gestire l’altezza del coltello, per maggiore informazioni contattateci.
