Blocchi integrati multifunzioni SERIE 97

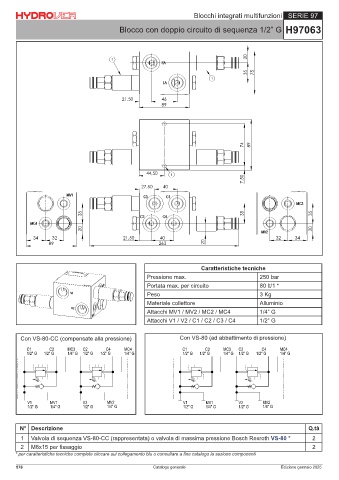

Blocco con doppio circuito di sequenza 1/2” G H97063

20
1
35 75
1

21,50 46
89

74 89

44,50 2
7,50
27,50 40

35 35 35

20 20
34 32 21,50 40 32 34
89 263 20

Caratteristiche tecniche
Pressione max. 250 bar
Portata max. per circuito 80 lt/1 *
Peso 3 Kg
Materiale collettore Alluminio
Attacchi MV1 / MV2 / MC2 / MC4 1/4” G
Attacchi V1 / V2 / C1 / C2 / C3 / C4 1/2” G

Con VS-80-CC (compensate alla pressione) Con VS-80 (ad abbattimento di pressione)

C1 C3 MC3 C2 C4 MC4 C1 C3 MC3 C2 C4 MC4
1/2" G 1/2" G 1/4" G 1/2" G 1/2" G 1/4" G 1/2" G 1/2" G 1/4" G 1/2" G 1/2" G 1/4" G

V1 MV1 V2 MV2 V1 MV1 V2 MV2
1/2" G 1/4" G 1/2" G 1/4" G 1/2" G 1/4" G 1/2" G 1/4" G

N° Descrizione Q.tà
1 Valvola di sequenza VS-80-CC (rappresentata) o valvola di massima pressione Bosch Rexroth VS-80 * 2
2 M8x15 per fissaggio 2
* per caratteristiche tecniche complete cliccare sul collegamento blu o consultare a fine catalogo la sezione componenti
