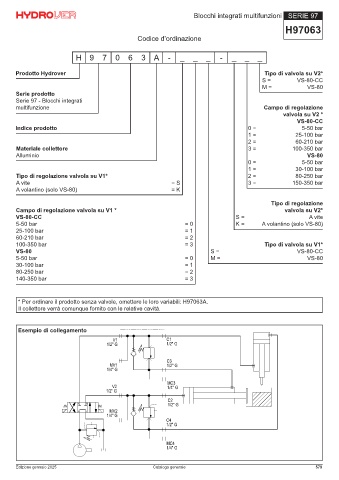

Page 579 - Catalogo-oleodinamica-Hydrover

Blocchi integrati multifunzioni SERIE 97

H97063
Codice d’ordinazione

H 9 7 0 6 3 A - _ _ _ - _ _ _

Prodotto Hydrover Tipo di valvola su V2*
S = VS-80-CC
M = VS-80
Serie prodotto
Serie 97 - Blocchi integrati
multifunzione Campo di regolazione
valvola su V2 *
VS-80-CC
Indice prodotto 0 = 5-50 bar
1 = 25-100 bar
2 = 60-210 bar
Materiale collettore 3 = 100-350 bar
Alluminio VS-80
0 = 5-50 bar
1 = 30-100 bar
Tipo di regolazione valvola su V1* 2 = 80-250 bar
A vite = S 3 = 150-350 bar
A volantino (solo VS-80) = K

Tipo di regolazione
Campo di regolazione valvola su V1 * valvola su V2*
VS-80-CC S = A vite
5-50 bar = 0 K = A volantino (solo VS-80)
25-100 bar = 1
60-210 bar = 2
100-350 bar = 3 Tipo di valvola su V1*
VS-80 S = VS-80-CC
5-50 bar = 0 M = VS-80
30-100 bar = 1
80-250 bar = 2
140-350 bar = 3

* Per ordinare il prodotto senza valvole, omettere le loro variabili: H97063A.
Il collettore verrà comunque fornito con le relative cavità.

Esempio di collegamento
V1 C1
1/2" G 1/2" G

C3
MV1 1/2" G
1/4" G

MC3
V2 1/4" G
1/2" G
C2
A B 1/2" G
P T MV2
1/4" G
C4
1/2" G

MC4
1/4" G

Edizione gennaio 2025 Catalogo generale 579
