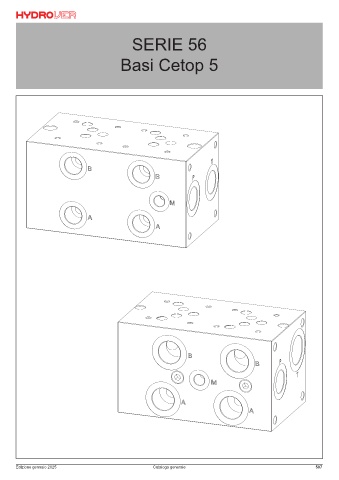

Basi Cetop 5 SERIE 56

H5604
Codice d’ordinazione

H 5 6 0 4 _ _ _ - _ _ - _ _ - _ _ _

Prodotto Hydrover Connessione bobina
elettrovalvola *
1 = DIN 43650
Serie prodotto ISO 4400
Serie 56 - Basi Cetop 5

Tensione bobina
Indice prodotto elettrovalvola *
OB = 12V DC
OC = 24V DC
Materiale collettore OD = 48V DC
Alluminio = A OU = 110V RAC
Acciaio = S AH = 230V RAC

Numero postazioni Cetop 5 Comando manuale d’emergenza
1 postazione = 1P elettrovalvola *
2 postazioni = 2P E0 = Senza comando
3 postazioni = 3P EP = Comando a pulsante
4 postazioni = 4P EG = Comando spingi e gira
5 postazioni = 5P

Campo di regolazione
Tipo di regolazione valvola di massima pressione valvola di massima pressione *
A vite = S 0 = 3-70 bar
A volantino = K 1 = 7-105 bar
2 = 10-210 bar
3 = 35-420 bar

* Omettere se non richiesto. Per esempio per ordinare il prodotto senza valvola di massima pressione, omettere le
variabili del campo di regolazione e del tipo di regolazione: H5604S3P-E0-OC1. Il collettore verrà comunque fornito con
la relativa cavità. Per inibire la valvola di messa a scarico, sostituire le sue variabili con TL: esempio H5604S3P-S2-TL.
Nella cavità verrà montato un tappo lungo.
Valvola Cavità Codice tappo lungo
Elettrovalvola Bosch Rexroth VEI-16-021-NA OD.15.06.21-Y-000000 021-E R-800-015
Valvola di massima pressione VSP-150 065 Contattare Hydrover

N° Descrizione Q.tà
1 Bobina Bosch Rexroth D36 - CLASS H DIN 43650 ISO 4400 * 1

2 Elettrovalvola Bosch Rexroth VEI-16-021-NA OD.15.06.21-Y-000000 rappresentata senza comando manuale di 1
emergenza *
3 Connettore DIN 43650 ISO 4400 1
4 M10x15 per fissaggio 8
5 Foro passante Ø 8,5 con lamatura per fissaggio con vite M8 2
6 Valvola di massima pressione Bosch Rexroth VSP-150* rappresentata con regolazione a vite 1
