Page 512 - Catalogo-oleodinamica-Hydrover
P. 512

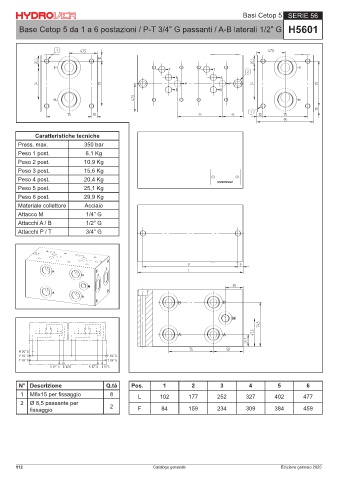

Basi Cetop 5 SERIE 56
Base Cetop 5 da 1 a 6 postazioni / P-T 3/4” G passanti / A-B laterali 1/2” G H5601
7 7
$ $
3 3
% %
Caratteristiche tecniche
Press. max. 350 bar
Peso 1 post. 6,1 Kg
Peso 2 post. 10,9 Kg
Peso 3 post. 15,6 Kg
Peso 4 post. 20,4 Kg
Peso 5 post. 25,1 Kg
Peso 6 post. 29,9 Kg
Materiale collettore Acciaio
Attacco M 1/4” G
Attacchi A / B 1/2” G
Attacchi P / T 3/4” G
)
/
$ % $ %
3 7 3 7
0 *
3 * 3 *
7 * 7 *
$ * % * $ * % *
N° Descrizione Q.tà Pos. 1 2 3 4 5 6
1 M8x15 per fissaggio 8 L 102 177 252 327 402 477
2 Ø 8,5 passante per 2
fissaggio F 84 159 234 309 384 459
512 Catalogo generale Edizione gennaio 2025
