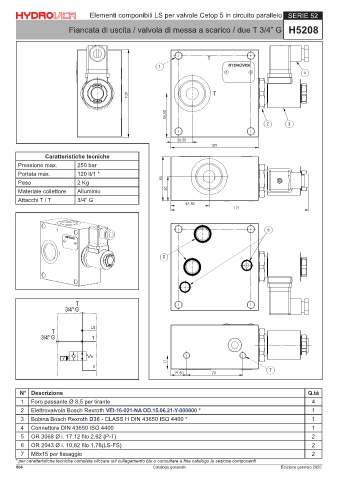

Elementi componibili LS per valvole Cetop 5 in circuito parallelo SERIE 52

Fiancata di uscita / valvola di messa a scarico / due T 3/4” G H5208

1
4

109

54,50
2 3

26,50
109
Caratteristiche tecniche
Pressione max. 250 bar
Portata max. 120 lt/1 *
Peso 2 Kg 55
Materiale collettore Alluminio 30
Attacchi T / T 3/4” G
47,50
171

6

5

T
3/4" G

LS
T
3/4" G T

17
P 7
19,50 70

N° Descrizione Q.tà
1 Foro passante Ø 8,5 per tirante 4
2 Elettrovalvola Bosch Rexroth VEI-16-021-NA OD.15.06.21-Y-000000 * 1
3 Bobina Bosch Rexroth D36 - CLASS H DIN 43650 ISO 4400 * 1
4 Connettore DIN 43650 ISO 4400 1
5 OR 3068 Ø i. 17.12 filo 2.62 (P-T) 2
6 OR 2043 Ø i. 10,82 filo 1,78(LS-FS) 2
7 M8x15 per fissaggio 2
* per caratteristiche tecniche complete cliccare sul collegamento blu o consultare a fine catalogo la sezione componenti
504 Catalogo generale Edizione gennaio 2025
