P. 458
H4803
Elementi flangiabili per elettrodistributori bancabili EDC Bosch Rexroth SERIE 48

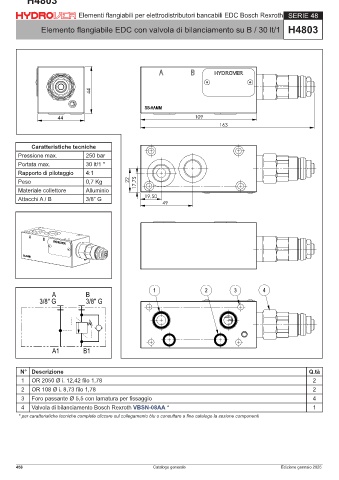

Elemento flangiabile EDC con valvola di bilanciamento su B / 30 lt/1 H4803
44
44 109
163
Caratteristiche tecniche
Pressione max. 250 bar
Portata max. 30 lt/1 *
Rapporto di pilotaggio 4:1
Peso 0,7 Kg 22 17,75
Materiale collettore Alluminio
Attacchi A / B 3/8” G 19,50
49
A B 1 2 3 4
3/8" G 3/8" G
A1 B1
N° Descrizione Q.tà
1 OR 2050 Ø i. 12,42 filo 1,78 2
2 OR 108 Ø i. 8,73 filo 1,78 2
3 Foro passante Ø 5,5 con lamatura per fissaggio 4
4 Valvola di bilanciamento Bosch Rexroth VBSN-08AA * 1
* per caratteristiche tecniche complete cliccare sul collegamento blu o consultare a fine catalogo la sezione componenti
458 Catalogo generale Edizione gennaio 2025
