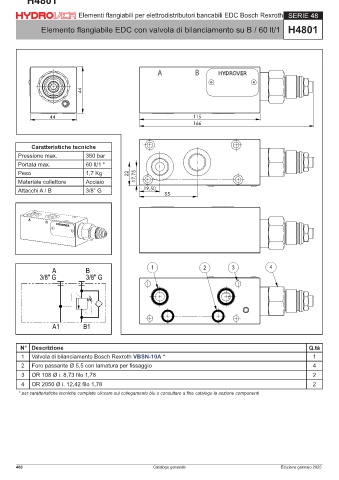

Page 460 - Catalogo-oleodinamica-Hydrover

H4801
Elementi flangiabili per elettrodistributori bancabili EDC Bosch Rexroth SERIE 48

Elemento flangiabile EDC con valvola di bilanciamento su B / 60 lt/1 H4801

44

44 115
166

Caratteristiche tecniche
Pressione max. 350 bar
Portata max. 60 lt/1 *
Peso 1,7 Kg 22 17,75
Materiale collettore Acciaio
Attacchi A / B 3/8” G 19,50
55

A B 1 2 3 4
3/8" G 3/8" G

A1 B1

N° Descrizione Q.tà
1 Valvola di bilanciamento Bosch Rexroth VBSN-10A * 1
2 Foro passante Ø 5,5 con lamatura per fissaggio 4
3 OR 108 Ø i. 8,73 filo 1,78 2
4 OR 2050 Ø i. 12,42 filo 1,78 2

* per caratteristiche tecniche complete cliccare sul collegamento blu o consultare a fine catalogo la sezione componenti

460 Catalogo generale Edizione gennaio 2025
