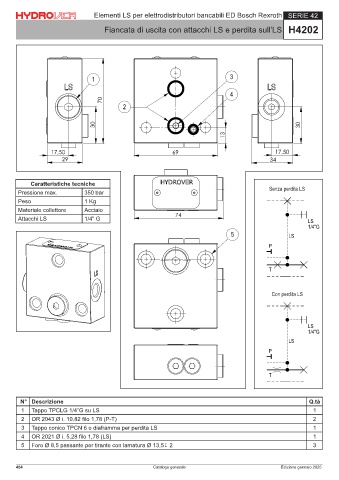

Elementi LS per elettrodistributori bancabili ED Bosch Rexroth SERIE 42

Fiancata di uscita con attacchi LS e perdita sull’LS H4202

1 3

4
70
2

30 30

13

17,50 69 17,50
29 34

Caratteristiche tecniche
Pressione max. 350 bar Senza perdita LS
Peso 1 Kg
Materiale collettore Acciaio
Attacchi LS 1/4” G 74 LS
1/4"G
5 LS

P

T

Con perdita LS

LS
1/4"G
LS
P

T

N° Descrizione Q.tà
1 Tappo TPCLG 1/4”G su LS 1
2 OR 2043 Ø i. 10,82 filo 1,78 (P-T) 2
3 Tappo conico TPCN 6 o diaframma per perdita LS 1
4 OR 2021 Ø i. 5,28 filo 1,78 (LS) 1
5 Foro Ø 8,5 passante per tirante con lamatura Ø 13,5↧ 2 3
