Page 611 - Catalogo-oleodinamica-Hydrover

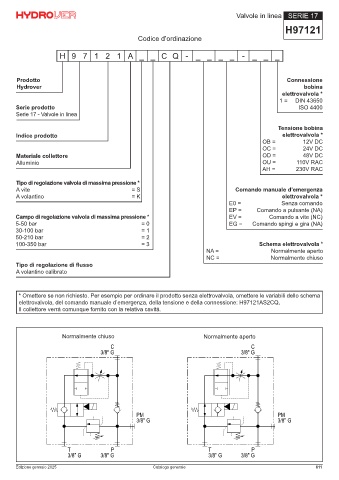

Valvole in linea SERIE 17

H97121
Codice d’ordinazione

H 9 7 1 2 1 A _ _ C Q - _ _ _ _ - _ _ _

Prodotto Connessione
Hydrover bobina
elettrovalvola *
1 = DIN 43650
Serie prodotto ISO 4400
Serie 17 - Valvole in linea

Tensione bobina
Indice prodotto elettrovalvola *
OB = 12V DC
OC = 24V DC
Materiale collettore OD = 48V DC
Alluminio OU = 110V RAC
AH = 230V RAC

Tipo di regolazione valvola di massima pressione *
A vite = S Comando manuale d’emergenza
A volantino = K elettrovalvola *
E0 = Senza comando
EP = Comando a pulsante (NA)
Campo di regolazione valvola di massima pressione * EV = Comando a vite (NC)
5-50 bar = 0 EG = Comando spingi e gira (NA)
30-100 bar = 1
50-210 bar = 2
100-350 bar = 3 Schema elettrovalvola *
NA = Normalmente aperto
NC = Normalmente chiuso
Tipo di regolazione di flusso
A volantino calibrato

* Omettere se non richiesto. Per esempio per ordinare il prodotto senza elettrovalvola, omettere le variabili dello schema
elettrovalvola, del comando manuale d’emergenza, della tensione e della connessione: H97121AS2CQ.
Il collettore verrà comunque fornito con la relativa cavità.

Normalmente chiuso Normalmente aperto
C C
3/8" G 3/8" G

PM PM
3/8" G 3/8" G

T P T P
3/8" G 3/8" G 3/8" G 3/8" G

Edizione gennaio 2025 Catalogo generale 611
