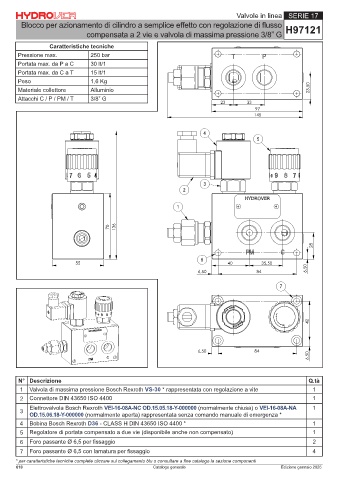

Valvole in linea SERIE 17
Blocco per azionamento di cilindro a semplice effetto con regolazione di flusso H97121
compensata a 2 vie e valvola di massima pressione 3/8” G

Caratteristiche tecniche
Pressione max. 250 bar
Portata max. da P a C 30 lt/1
Portata max. da C a T 15 lt/1
Peso 1,6 Kg
Materiale collettore Alluminio 23,50
Attacchi C / P / PM / T 3/8” G
23 33
97
145

4
5

3
2

1

70 136

28

6
55 40 35,50
6,50 84 6,50

7

42

6,50 84
6,50

N° Descrizione Q.tà
1 Valvola di massima pressione Bosch Rexroth VS-30 * rappresentata con regolazione a vite 1
2 Connettore DIN 43650 ISO 4400 1
Elettrovalvola Bosch Rexroth VEI-16-08A-NC OD.15.05.18-Y-000000 (normalmente chiusa) o VEI-16-08A-NA 1
3
OD.15.06.18-Y-000000 (normalmente aperta) rappresentata senza comando manuale di emergenza *
4 Bobina Bosch Rexroth D36 - CLASS H DIN 43650 ISO 4400 * 1
5 Regolatore di portata compensato a due vie (disponibile anche non compensato) 1
6 Foro passante Ø 6,5 per fissaggio 2
7 Foro passante Ø 6,5 con lamatura per fissaggio 4
* per caratteristiche tecniche complete cliccare sul collegamento blu o consultare a fine catalogo la sezione componenti
