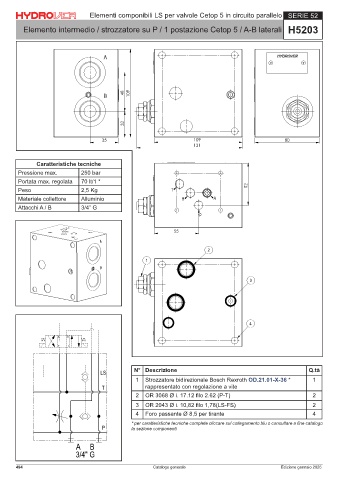

Elementi componibili LS per valvole Cetop 5 in circuito parallelo SERIE 52

Elemento intermedio / strozzatore su P / 1 postazione Cetop 5 / A-B laterali H5203

48 109

32

35 109 80
131

Caratteristiche tecniche
Pressione max. 250 bar
Portata max. regolata 70 lt/1 *
Peso 2,5 Kg T 52
Materiale collettore Alluminio B A
Attacchi A / B 3/4” G
P

55

2
1

3

4

A B
P T

LS N° Descrizione Q.tà
1 Strozzatore bidirezionale Bosch Rexroth OD.21.01-X-36 * 1
T rappresentato con regolazione a vite
2 OR 3068 Ø i. 17.12 filo 2.62 (P-T) 2
3 OR 2043 Ø i. 10,82 filo 1,78(LS-FS) 2
4 Foro passante Ø 8,5 per tirante 4
* per caratteristiche tecniche complete cliccare sul collegamento blu o consultare a fine catalogo
P la sezione componenti

A B
3/4" G
