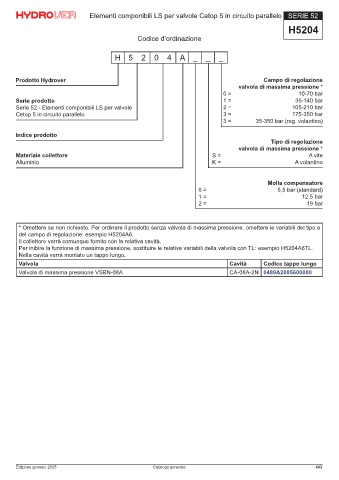

Elementi componibili LS per valvole Cetop 5 in circuito parallelo SERIE 52

H5204
Codice d’ordinazione

H 5 2 0 4 A _ _ _

Prodotto Hydrover Campo di regolazione
valvola di massima pressione *
0 = 10-70 bar
Serie prodotto 1 = 35-140 bar
Serie 52 - Elementi componibili LS per valvole 2 = 105-210 bar
Cetop 5 in circuito parallelo 3 = 175-350 bar
3 = 35-350 bar (reg. volantino)

Indice prodotto
Tipo di regolazione
valvola di massima pressione *
Materiale collettore S = A vite
Alluminio K = A volantino

Molla compensatore
6 = 5,5 bar (standard)
1 = 12,5 bar
2 = 19 bar

* Omettere se non richiesto. Per ordinare il prodotto senza valvola di massima pressione, omettere le variabili del tipo e
del campo di regolazione: esempio H5204A6.
Il collettore verrà comunque fornito con la relativa cavità.
Per inibire la funzione di massima pressione, sostituire le relative variabili della valvola con TL: esempio H5204A6TL.
Nella cavità verrà montato un tappo lungo.
Valvola Cavità Codice tappo lungo
Valvola di massima pressione VSBN-08A CA-08A-2N 0489A2005600000

Edizione gennaio 2025 Catalogo generale 493
