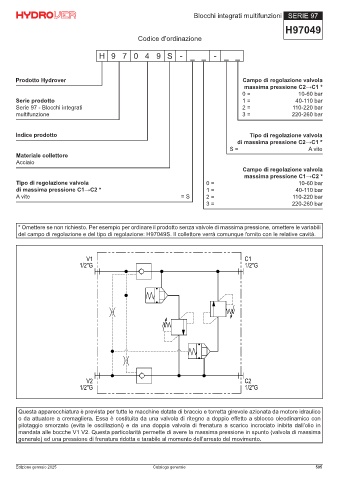

Blocchi integrati multifunzioni SERIE 97

H97049
Codice d’ordinazione

H 9 7 0 4 9 S - _ _ - _ _

Prodotto Hydrover Campo di regolazione valvola
massima pressione C2→C1 *
0 = 10-60 bar
Serie prodotto 1 = 40-110 bar
Serie 97 - Blocchi integrati 2 = 110-220 bar
multifunzione 3 = 220-260 bar

Indice prodotto Tipo di regolazione valvola
di massima pressione C2→C1 *
S = A vite
Materiale collettore
Acciaio
Campo di regolazione valvola
massima pressione C1→C2 *
Tipo di regolazione valvola 0 = 10-60 bar
di massima pressione C1→C2 * 1 = 40-110 bar
A vite = S 2 = 110-220 bar
3 = 220-260 bar

* Omettere se non richiesto. Per esempio per ordinare il prodotto senza valvole di massima pressione, omettere le variabili
del campo di regolazione e del tipo di regolazione: H97049S. Il collettore verrà comunque fornito con le relative cavità.

V1 C1
1/2"G 1/2"G

V2 C2
1/2"G 1/2"G

Questa apparecchiatura è prevista per tutte le macchine dotate di braccio e torretta girevole azionata da motore idraulico
o da attuatore a cremagliera. Essa è costituita da una valvola di ritegno a doppio effetto a sblocco oleodinamico con
pilotaggio smorzato (evita le oscillazioni) e da una doppia valvola di frenatura a scarico incrociato inibita dall’olio in
mandata alle bocche V1 V2. Questa particolarità permette di avere la massima pressione in spunto (valvola di massima
generale) ed una pressione di frenatura ridotta e tarabile al momento dell’arresto del movimento.
