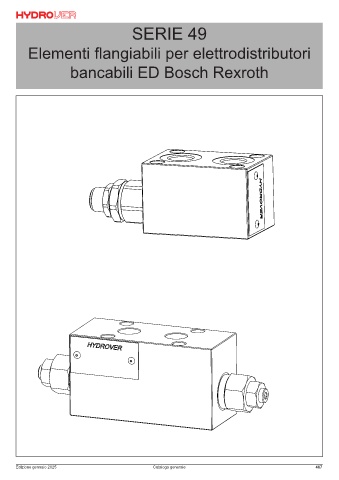

Elementi flangiabili per elettrodistributori bancabili ED Bosch Rexroth SERIE 49

H4904
Codice d’ordinazione

H 4 9 0 4 A - _ _ - _ _ - _ _ _

Prodotto Hydrover Connessione bobine
elettrovalvole *
1 = DIN 43650 ISO 4400
Serie prodotto
Serie 49 - Elementi modulari per
elettrodistributori bancabili ED Tensione bobina
Bosch Rexroth elettrovalvola *
OB = 12V DC
OC = 24V DC
Indice prodotto OD = 48V DC
OU = 110V RAC
AH = 230V RAC
Materiale collettore
Alluminio
Comando manuale d’emergenza
elettrovalvole *
Schema elettrovalvole * E0 = Senza comando
Normalmente aperto = NA EP = Comando a pulsante (NA, 2A)
Normalmente chiuso = NC EV = Comando a vite (NC, 2C)
Normalmente aperto doppia tenuta = 2A EG = Comando spingi e gira (NA, 2A)
Normalmente chiuso doppia tenuta = 2C

* Omettere se non richiesto. Per esempio per ordinare il prodotto senza bobine, omettere le variabili della tensione e
conessione elettrovalvole: H4904A-NC-E0.

Normalmente aperto Normalmente chiuso
A 3/8" G B A 3/8" G B

A1 3/8" G B1 A1 3/8" G B1

Normalmente aperto doppia tenuta Normalmente chiuso doppia tenuta
A 3/8" G B A 3/8" G B

A1 3/8" G B1 A1 3/8" G B1

Normalmente aperto Modulare invertito Normalmente chiuso
A 3/8" G B A 3/8" G B

A1 3/8" G B1 A1 3/8" G B1

Edizione settembre 2023 Catalogo generale 467
