Elementi LS per elettrodistributori bancabili ED Bosch Rexroth SERIE 42

H4201
Codice d’ordinazione

H 4 2 0 1 S

Materiale collettore
Prodotto Hydrover Acciaio

Serie prodotto Indice prodotto
Serie 42 - Elementi LS per elettrodistributori bancabili
ED Bosch Rexroth

Esempio di montaggio

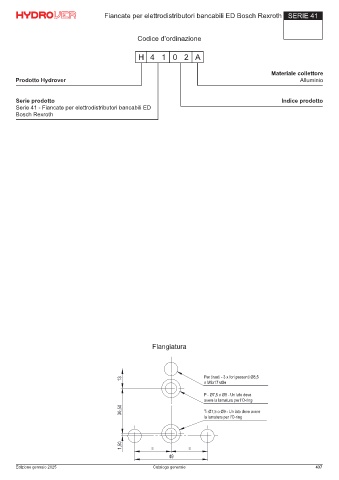

Flangiatura
Per tiranti - 3 x fori passanti Ø8,5 P - Ø7,5 o Ø9 - Un lato deve
o M8x17 utile avere la lamatura per l’O-ring

13
T- Ø7,5 o Ø9 - Un lato deve avere
la lamatura per l’O-ring
30,50 LS - Un lato deve avere la
lamatura per l’O-ring

1,50 10 1,50

24,50 24,50
49
