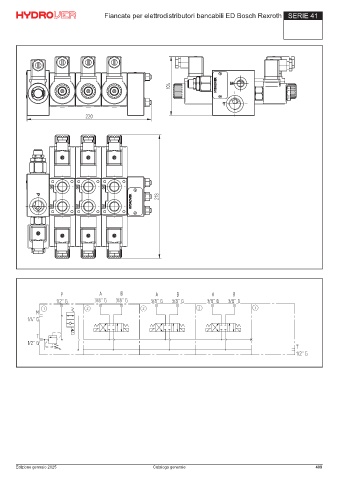

Fiancate per elettrodistributori bancabili ED Bosch Rexroth SERIE 41

H4101

Codice d’ordinazione

H 4 1 0 1 A - _ _ - _ _ - _ _ _

Prodotto Hydrover Connessione bobina
elettrovalvola *
1 = DIN 43650 ISO 4400
Serie prodotto
Serie 41 - Fiancate per
elettrodistributori bancabili ED Tensione bobina
Bosch Rexroth elettrovalvola *
OB = 12V DC
OC = 24V DC
Indice prodotto OD = 48V DC
OU = 110V RAC
AH = 230V RAC
Materiale collettore
Alluminio
Comando manuale d’emergenza
elettrovalvola *
Tipo di regolazione valvola di massima pressione * E0 = Senza comando
A vite = S EP = Comando a pulsante
EG = Comando spingi e gira

Campo di regolazione valvola di massima pressione *
25-120 bar = 1
40-200 bar = 2
200-350 bar = 3

* Omettere se non richiesto. Per esempio per ordinare il prodotto senza elettrovalvola, omettere le variabili del comando
manuale d’emergenza, della tensione e della connessione elettrovalvola: H4101A-S2.
Il collettore verrà comunque fornito con la relativa cavità.
Per inibire una funzione, sostituire le relative variabili della valvola con TL: esempio H4101A-S2-TL.
Nella cavità verrà montato un tappo lungo.
Valvola Cavità Codice tappo lungo
Elettrovalvola VEI-16-08A-NA OD.15.06.18-Y-000000 CA-08A-2N 0489A2005600000
Valvola di massima pressione VMD1.040 CA-10A-2N 0489A2008500000

Flangiatura

13 Per tiranti - 3 x fori passanti Ø8,5
o M8x17 utile

P - Ø7,5 o Ø9 - Un lato deve
avere la lamatura per l’O-ring
30,50 T- Ø7,5 o Ø9 - Un lato deve avere

la lamatura per l’O-ring

1,50 = =

49

Edizione settembre 2023 Catalogo generale 409
