Page 400 - Catalogo-oleodinamica-Hydrover

H3902
Valvole modulari Cetop 3 SERIE 39

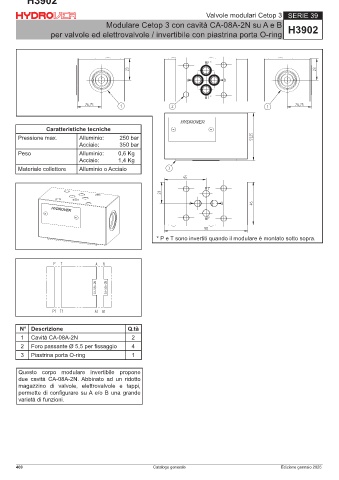

Modulare Cetop 3 con cavità CA-08A-2N su A e B H3902
per valvole ed elettrovalvole / invertibile con piastrina porta O-ring

3

$ %

7

Caratteristiche tecniche
Pressione max. Alluminio: 250 bar
Acciaio: 350 bar
Peso Alluminio: 0,6 Kg
Acciaio: 1,4 Kg
Materiale collettore Alluminio o Acciaio

7

$ %

3

* P e T sono invertiti quando il modulare è montato sotto sopra.

3 7 $ %

&$ $ 1 &$ $ 1

3 7 $ %

N° Descrizione Q.tà
1 Cavità CA-08A-2N 2
2 Foro passante Ø 5,5 per fissaggio 4
3 Piastrina porta O-ring 1

Questo corpo modulare invertibile propone
due cavità CA-08A-2N. Abbinato ad un ridotto
magazzino di valvole, elettrovalvole e tappi,
permette di configurare su A e/o B una grande
varietà di funzioni.

400 Catalogo generale Edizione gennaio 2025
