H3973

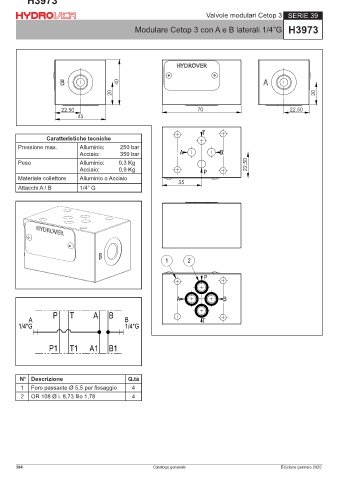

                                                                         Valvole modulari Cetop 3     SERIE 39

                                                Modulare Cetop 3 con A e B laterali 1/4”G             H3973










                                            40
                                         20                                                                      20


                       22,50                                           70                              22,50
                             45

                                                                        T
                 Caratteristiche tecniche
       Pressione max.        Alluminio:    250 bar
                             Acciaio:      350 bar              A             B
       Peso                  Alluminio:    0,3 Kg                                        22,50
                             Acciaio:      0,9 Kg                        P
       Materiale collettore  Alluminio o Acciaio                35
       Attacchi A / B        1/4” G














                                                           1       2


                                                                         P


                                                               A               B


                    P     T       A    B
           A                                 B                          T
       1/4"G                                 1/4"G



                  P1      T1     A1    B1





        N° Descrizione                        Q.tà
        1   Foro passante Ø 5,5 per fissaggio  4
        2   OR 108 Ø i. 8,73 filo 1,78         4
