H3960
                                                                         Valvole modulari Cetop 3     SERIE 39

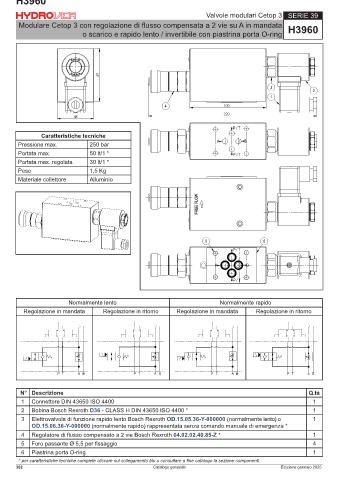

        Modulare Cetop 3 con regolazione di flusso compensata a 2 vie su A in mandata                 H3960
                              o scarico e rapido lento / invertibile con piastrina porta O-ring








                                     69
                                                                                                3
                                                                                                               2
                                                                                                1

                                                           4                    100
                                                                                220
                            48
                                                                                    P / T
               Caratteristiche tecniche
       Pressione max.            250 bar                                     A         B
       Portata max.              50 lt/1 *                                          P / T
       Portata max. regolata     30 lt/1 *
       Peso                      1,5 Kg
       Materiale collettore      Alluminio












                                                                         5                   6
                                                                                    P / T


                                                                             A          B

                                                                                    P / T



                         Normalmente lento                                    Normalmente rapido
         Regolazione in mandata      Regolazione in ritorno    Regolazione in mandata      Regolazione in ritorno



 A A  B  B           A A  B  B                  A A A A  B B B B          A A A A  B B B B           A A  B B                  A A  B B
 P  P  T  T          P  P  T  T                 P P P P  T T T T          P P P P  T T T T           P P  T T                  P P  T T





                                                                                  AA A
                                                                                                                                       A
                                                                                                                                P
 P
 P T T  A A B B      P P T T  A B A B           P PP P T TT T  A B BAA B BA  P T TPP T TP  A B BB B  P P T T  A B B            P T T   A B B
                                                                                                             A
         N° Descrizione                                                                                      Q.tà
        1   Connettore DIN 43650 ISO 4400                                                                      1
        2   Bobina Bosch Rexroth D36 - CLASS H DIN 43650 ISO 4400 *                                            1
        3   Elettrovalvola di funzione rapido lento Bosch Rexroth OD.15.05.36-Y-000000 (normalmente lento) o   1
            OD.15.06.36-Y-000000 (normalmente rapido) rappresentata senza comando manuale di emergenza *
        4   Regolatore di flusso compensato a 2 vie Bosch Rexroth 04.02.02.40.85-Z *                           1
        5   Foro passante Ø 5,5 per fissaggio                                                                  4
        6   Piastrina porta O-ring                                                                             1
        * per caratteristiche tecniche complete cliccare sul collegamento blu o consultare a fine catalogo la sezione componenti
